铝纤维吸声板是一种新型地铁用声屏障材料。为了替代进口，降低成本，推动高性能声屏障材料在我国声环境的改善和噪声控制中发挥作用，本课题开展了快冷铝质纤维吸声板的研究。探索出了最佳的快冷铝纤维制备技术，制得了三明治结构的铝纤维吸声板；并对这种吸声板进行了性能测试。测试结果表明，本课题制得的吸声板与进口铝纤维吸声板性能相当，有些性能甚至更佳。

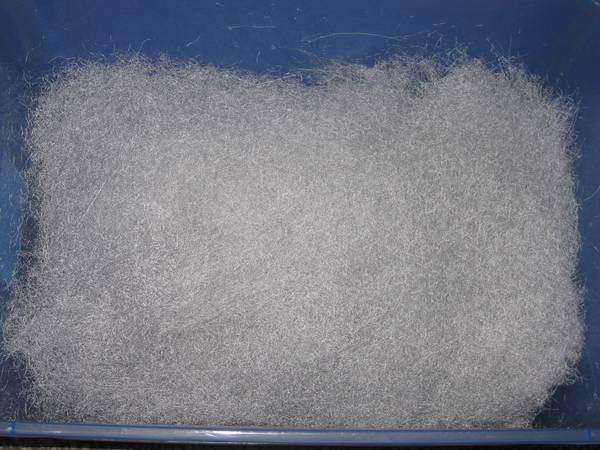

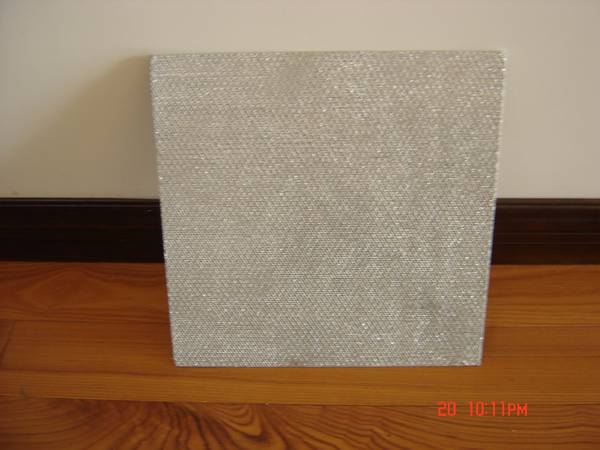

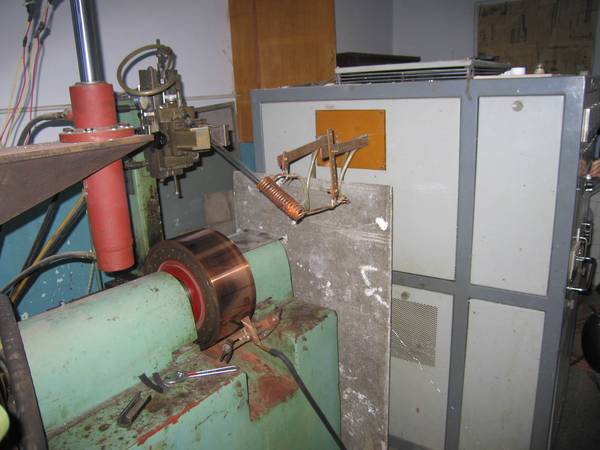

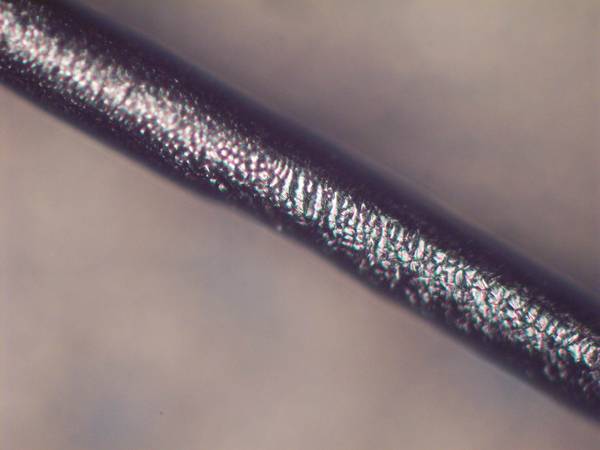

噪声，目前已成为破坏人们工作和生活环境质量的罪魁祸首。对地铁噪声的控制越来越受到各国政府的重视。铝纤维吸声板是一种新型地铁用声屏障材料，由于该材料中的主要原料——快冷铝纤维及其毡，目前仅日本能生产，这种吸声材料在我国应用的成本较高。为了替代进口，降低成本，推动高性能铝质纤维吸声材料在我国声环境的改善和噪声控制中发挥作用，本课题开展了快冷铝质纤维吸声板的研究。通过对四种快速凝固技术的探索，优选出了最佳的快冷铝纤维制备技术——压力喷出熔纺法；制备出的铝纤维形貌和表面结构与进口铝纤维完全相同。并对压力喷出熔纺技术的射流运动过程和凝固过程，以及工艺参数对这两种过程的影响进行了研究，得到了最佳的工艺控制参数；然后采用气流法成毡，制得了三明治结构的铝纤维吸声板；并对这种吸声板进行了性能测试，测试结果表明：该吸声板在中高频率具有较高的吸声系数，在400Hz以上频率，吸声系数大于0.5，一般保持在0.7-0.8之间，最高达到0.98；在低频也具有较好的吸声性能。其耐候、耐蚀性能良好，经过2000小时氙弧灯人工加速老化试验，外观无明显老化现象；经过耐水、煮沸、耐热抗冻、耐火、导水实验，均无异样。制得的吸声板与进口铝纤维制成的吸声板性能相当，有些性能甚至更佳。

第十二届“挑战杯”作品 三等奖
无
