基本信息

作品名称:
用于汽车玻璃塑料包边成型模具的永磁柔性耐压双囊夹紧机构
大类:
科技发明制作A类
小类:
机械与控制
简介:

汽车塑料包边玻璃生产中,经常出现由于玻璃承受熔融塑料巨大的推动力而导致的玻璃出现刮痕或碎裂,导致废品率居高不下。本作品针对该问题,创新开发出玻璃的夹紧机,可以实现对玻璃的可靠定位和夹紧,该过程中既能够产生足够大的夹紧力,又不会损伤或压碎玻璃,还能够实现瞬间夹紧和松开的切换。本作品初步应用于福耀玻璃集团公司,节约了巨大的生产成本,同时,生产效率提高了约10%,为新增经济效益创造了条件。

详细介绍:

本作品属于机械与控制类的发明制作。其应用背景是:塑料包边玻璃是中高档汽车上的重要部件,用量巨大。福耀玻璃集团有限公司是世界第三大汽车玻璃生产厂商,每年约生产900万片包边玻璃。但是,玻璃在注塑模具中进行塑料包边过程中,经常出现由于玻璃承受熔融塑料巨大的推动力而导致的玻璃定位发生变化,从而使包边质量下降、玻璃出现刮痕或碎裂,废品率居高不下。本作品的目的是:针对福耀玻璃集团的技术需求,面向任意型面的汽车玻璃,创新开发出玻璃的夹紧机,它可以实现对玻璃的可靠定位和夹紧,该过程中既能够产生足够大的夹紧力,又不会损伤或压碎玻璃,还能够实现瞬间夹紧和松开的切换。本作品思路是:针对脆性材料的特点,突破常规的刚性夹紧方法。提出一种全新的思路:首先,提出柔性双囊夹紧的思想和方法,采用一对强磁场作为夹紧的能量来源,通过磁化磁场实现柔性囊的夹紧;其次,计算得到叠加磁场的夹紧力并设计和制造试验装置,达到要求后对装置稍作改动装入模具中。本作品的创新性体现在:(1)提出设计永磁柔性耐压双囊的思想方法,实现脆性材料进行自适应夹紧。(2)提出对永磁场的磁化磁粉磁场进行分析和计算,并进行磁场开关控制,实现磁场的瞬间接通与断开。本作品初步应用于福耀玻璃集团公司,节约了巨大的生产成本,同时,生产效率提高了约10%,为新增经济效益创造了条件。

获奖情况:

第十二届“挑战杯”作品 三等奖
本作品在2011年在该省第十届“挑战杯”大学生课外学术科技作品竞赛获得一等奖。

作品视频

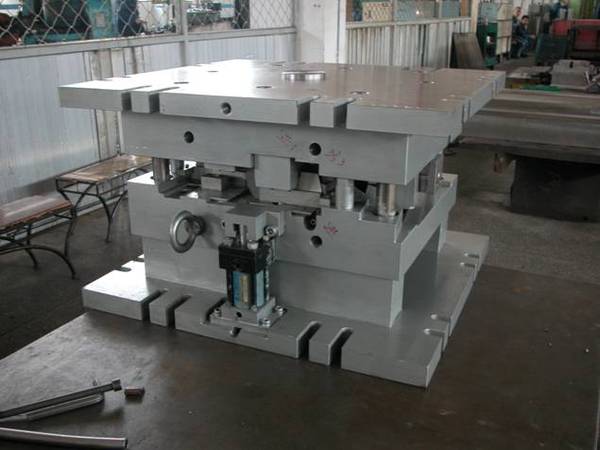

作品图片
