- 作品名称：
- 较大功率直流电机闭环控制系统的设计与实现
- 大类：
- 科技发明制作B类
- 小类：
- 信息技术
- 简介：

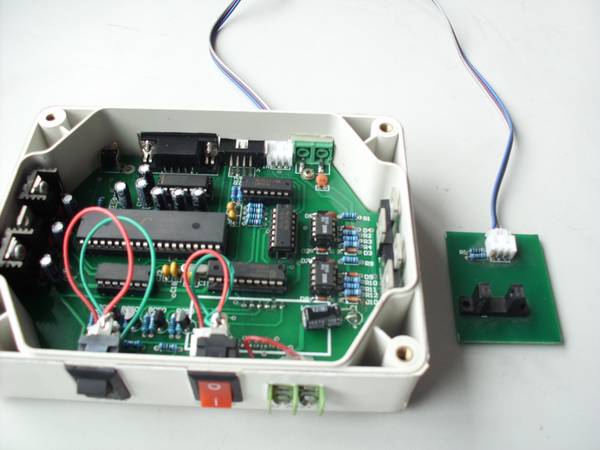

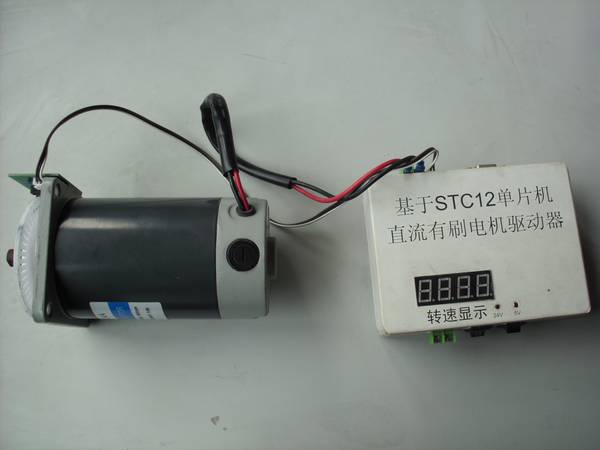

本项目设计并实现了较大功率的直流电机H桥驱动电路，同时设计并实现了对额定电压为24伏，额定电流为3.8A的25D60-24A直流电机的闭环控制系统， 包括速度采集、计算、显示以及实时控制，同时响应外部控制器的控制命令等功能。
- 详细介绍：
直流电机具有优良的调速特性，调速平滑、方便、调速范围广，过载能力强，可以实现频繁的无级快速启动、制动和反转，能满足生产过程中自动化系统各种不同的特殊运行要求，因此在工业控制领域，直流电机得到了广泛的应用。 许多半导体公司推出了直流电机专用驱动芯片，但这些芯片多数只适合小功率直流电机，对于大功率直流电机的驱动，其集成芯片价格昂贵。基于此，本项目有针对性设计和实现了一款基于25D60-24A的直流电机驱动电路。该电路驱动功率大，抗干扰能力强，具有广泛的应用前景。 为了保证直流电机转速的稳定，闭环控制是必不可少的，本文采用普通PID和模糊PID相结合的方法对电机进行调速，速度控制精确，动态性能好。该控制系统具有速度采集、计算、显示以及实时控制，同时响应外部控制器的控制命令等功能，运用方便灵活。
- 获奖情况：
第十二届“挑战杯”作品 三等奖
