作品名称:
劈型砂浆初始开裂敏感性测试仪
大类:
科技发明制作B类
小类:
机械与控制
简介:

本测试仪是测量砂浆开裂性能的仪器。本设计采用的是环形约束装置,根据应力集中的理论,试件内环设计成为带有一个突出尖劈的圆环,内部钢环同时给环形试件提供径向和切向的约束。内圆环的突出尖劈使试件的应力在此处集中,可以保证试样在此处开裂。当圆环试样硬化后拆除外圆环,把导电材质贴在环形试样外侧面对应尖劈处,连接导线两端并与电源、计时器形成串联回路,试样开裂时回路断开,计时器记录第一开裂时间。

详细介绍:

本测试仪是针对建筑工程中普遍存在的砂浆开裂现象,以及建筑砂浆的开裂性难以测量的现状开发研究而出的一种快速、简洁、准确的一种测量砂浆开裂性的仪器。

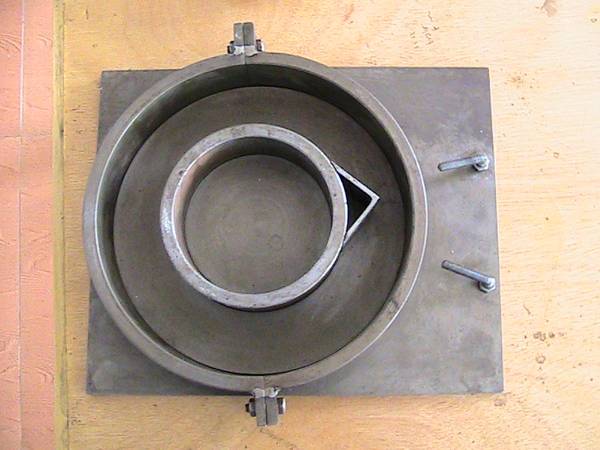

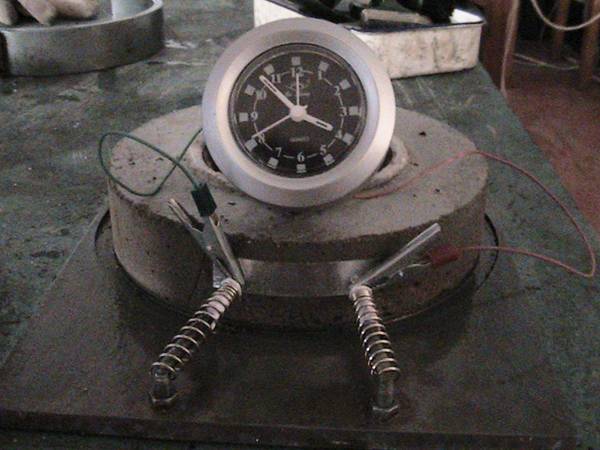

本设计采用的是环形约束装置,根据应力集中的理论,试件内环设计成为带有一个突出尖劈的圆环,内部钢环同时给环形试件提供径向和切向的约束,使其不能自由收缩。内圆环的突出尖劈使试件的应力在此处集中,可以保证试样在此处开裂。当圆环试样硬化后拆除外圆环,把导电材料粘贴在环形试样外侧面对应尖劈处(导电材质可采用锡纸、胶水与碳粉或铁矿粉混合粘附在环形试样外侧面对应尖劈处),连接导线两端并与电源、计时器形成串联回路,试样开裂时锡纸(碳粉或铁矿粉)回路断开,计时器记录第一开裂时间。
可以检测试件在不同条件下的开裂行为,以评价砂浆的开裂性能;也可以在同一试验条件下通过测定不同试件的开裂时间反映硬化水泥砂浆的抗裂性能。

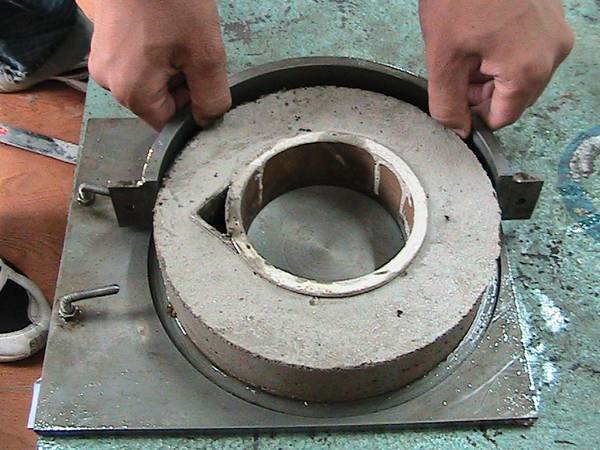

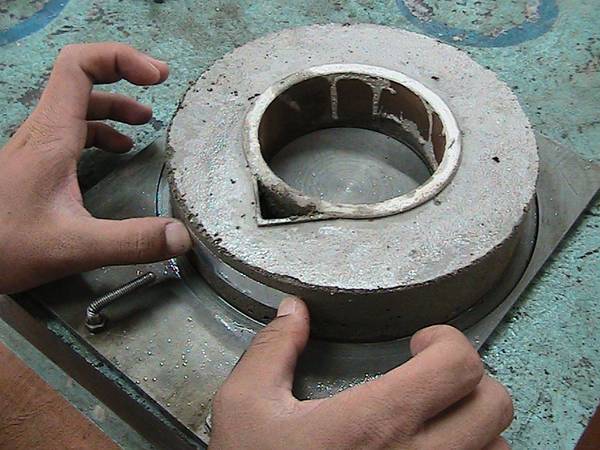

试件24h后拆模去掉外环,放入设定的环境下进行养护,一般为湿度60%、温度20℃的养护室,在距离试样上表面50cm处采用风扇吹风,风扇的风速尽量开到三档为适,过大易造成干裂过快,表的读数太小;过小易造成干裂过慢,试验时间过长。
本测试仪的关键技术是根据砂浆的性能要求和配方设定合理的养护条件,保证开裂时间的准确、可靠。结构简单、易操作且测量精确度高,对客观评价砂浆开裂程度和抗裂能力具有积极的效果。开裂位置直观,在应力集中点最先开裂,易于观察。
劈型商品砂浆敏感性开裂性测试仪依据其简单的操作原理,拥有比同等测试仪器更直观,更方便,更简单的可操作性。

获奖情况:

第十二届“挑战杯”省赛作品 省赛一等奖
2010年11月参加河北建材职业技术学院挑战杯作品大赛,并获一等奖。
