白光LED是一种最有发展前景的绿色照明光源。通过近紫外/紫外光LED芯片激发三基色荧光粉形成白光LED，具有色彩还原性好、显色指数高和光效高等优点，成为实现白光LED的有效途径之一。本文尝试以铝硅酸盐为基质，采用高温固相法制备了系列近紫外/紫外光激发的荧光粉。研究了制备工艺制度、激活剂Eu2+离子浓度以及种类和助熔剂含量等因素对其结构和发光性能的影响。

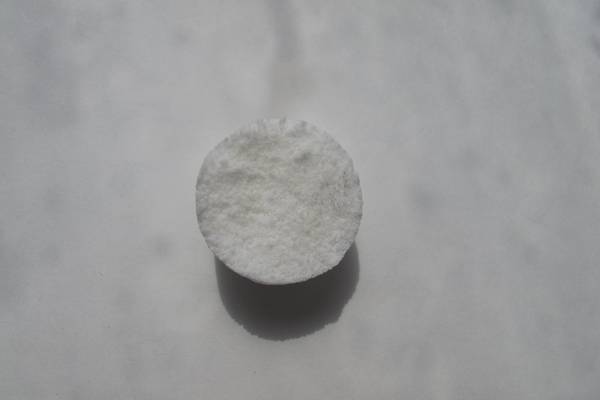

白光LED由于其具有体积小、发射热量少、寿命长和对环境无污染等优点，有逐渐取代高强度气体放电灯成为第四代光源的趋势。目前商业化的白光LED使用460nm蓝光InGaN芯片与发射黄光的YAG：Ce3+荧光粉组合形成，但仍存在发光颜色受驱动电压和荧光粉厚度影响较大，色彩还原性差等缺点。通过近紫外/紫外光LED芯片激发三基色荧光粉形成白光LED，由于视觉对近紫外光不敏感，使白光LED的颜色由荧光粉确定，色彩还原性和显色指数高，光效高,克服了其他荧光粉发光颜色受驱动电压和荧光粉厚度影响较大，色彩还原性差等缺点。成为实现白光LED的有效途径之一。本文采用高温固相法制备了SrAl2Si2O8：Eu2+系列荧光粉，研究了灼烧温度以及助熔剂硼酸浓度和激活剂Eu2+离子浓度对发光性能的影响，研究了SrAl2Si2O8的微结构。结果表明，以3.0wt%H3BO3为助熔剂，在1250℃灼烧3h可制备发光性能优良的SrAl2Si2O8：Eu2+荧光粉，Eu2+离子的最佳掺杂浓度为2.5mol%，Eu2+离子浓度过大时的浓度猝灭是由电偶极-电四极之间的相互作用引起的。SrAl2Si2O8：Eu2+的激发和发射光谱均为宽带谱，在280～380nm光的激发下，可发射峰值波长位于429 nm的蓝色光。

第十二届“挑战杯”作品 三等奖
1、本文在2010年8月在《无机化学学报》第26卷第8期发表，页码1409-1414，并被SCI检索。
2、曾获得王大珩奖学基金学术论文奖。
3、获得挑战杯我省课外科学技术大赛一等奖。
4、获得我学校第一届创新论坛最佳学术论文奖。
5、所研究课题获得国家级大学生创新性实验计划项目一项，现已顺利结题。
